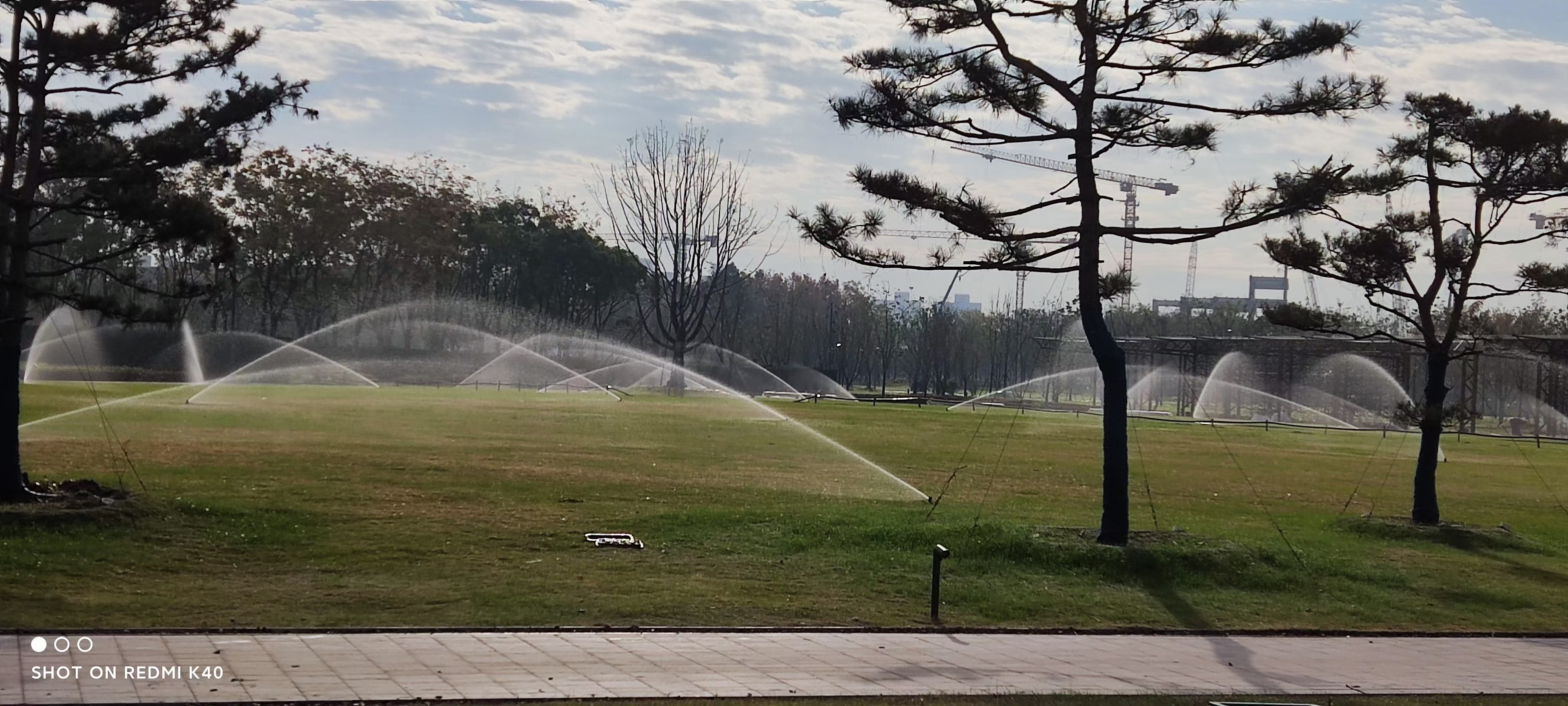

Diseño de sistema de riego por aspersión

La tarea principal del diseño de un sistema de riego es proporcionar dibujos e instrucciones de diseño.Basándose en la práctica, las siguientes secciones se centran principalmente en el trabajo de preparación, cómo completar el diseño del dibujo y cómo escribir instrucciones.Estas obras no tienen límites claros en el proceso real.

1. Elaboración del informe de viabilidad

1. Antecedentes del proyecto: Se trata principalmente de la situación básica de la ubicación del proyecto, la posibilidad y necesidad de construir proyectos de riego.2. Contenido de la construcción del proyecto: Incluyendo principalmente la selección de tipos de riego, el área cubierta por el proyecto, la situación de los proyectos de apoyo y otros arreglos para la construcción del proyecto.

3. Estimación de inversiones y captación de cartera de fondos4.Análisis de beneficios:Incluyendo principalmente beneficios de ahorro de agua, beneficios de ahorro de energía, período de amortización, etc.

2.Información básica para la planificación y el diseño.

1 Datos topográficosEl terreno del área de riego a diseñar generalmente se proporciona en un diagrama a escala, el cual es necesario para el trazado del sistema de riego y el cálculo de las pérdidas hidráulicas en el sistema.

2. Datos del suelo

Esta sección incluye la calidad del suelo, la capacidad de agua del campo, la capacidad de infiltración, la profundidad de la capa de permafrost, etc. Es la base para seleccionar las boquillas, y la intensidad de riego combinada de las boquillas seleccionadas no debe exceder la capacidad de infiltración del suelo.

3. Datos meteorológicos

Esta sección es la base para calcular las necesidades de agua de los cultivos y formular sistemas de riego, incluyendo principalmente temperatura, precipitaciones, velocidad y dirección del viento, evaporación y otros datos.Las velocidades del viento de 3 a 4 niveles pueden provocar una disminución en la uniformidad de la pulverización, lo que la hace inadecuada para las operaciones de pulverización.

4. Información del cultivo

Los datos de cultivos incluyen principalmente los tipos y distribución de cultivos plantados en el área de riego.En el diseño, es necesario realizar ajustes en los métodos de riego y los sistemas de fuentes de riego en función de los hábitos de estas plantas.

5. Información sobre fuentes de agua

La información de la fuente de agua incluye la ubicación de la fuente de agua, la presión y el flujo del agua, la calidad del agua, etc. Esta parte no solo es la base para el cálculo del balance hídrico sino también una base principal para seleccionar el tipo de bomba y filtro.

3 Planificación de ingeniería de fuentes de agua.

1. Análisis del suministro de agua desde fuentes hídricas.

El contenido del análisis del suministro de agua varía según el tipo de fuente de agua.Para proyectos de suministro de agua que utilizan proyectos anteriores de conservación de agua (salidas), el análisis principal es el flujo de entrada y el proceso de entrada.Para la extracción de agua del río, es necesario analizar el caudal anual y mensual del río.Para la extracción de agua subterránea (pozos) como fuente de agua, se debe analizar el flujo de entrada y el nivel dinámico del agua de los pozos.

2 Cálculo del balance hídrico

El propósito del cálculo del balance hídrico es determinar la escala del proyecto, principalmente para determinar el tamaño del área de riego A=1005QT/la

En la ecuación anterior, A es el área de rociadores, m

Q es el caudal de agua disponible m3/H, T es el tiempo de riego diario permitido hLa es la intensidad de riego por aspersión diaria diseñada mm/d.P es el coeficiente de utilización del agua de riego (p puede tomarse entre 0,9 y 0,95 cuando el viento tiene poco impacto y la tubería transporta agua)

3. Determinación de la capacidad del yacimiento

Muchos proyectos requieren la construcción de embalses, y el volumen del embalse debe determinarse en función del equilibrio entre el agua entrante y el consumo de agua.Sólo considerando el balance hídrico, el volumen mínimo del embalse se puede calcular mediante la siguiente fórmula: V=KQ1-Q2.En la ecuación anterior, V es el volumen del depósito, mh;Q1 es la demanda de agua de las plantas, mh;Q2 es el caudal de agua entrante, m%/h;T es la duración del riego diario h;K es el factor de seguridad, teniendo en cuenta las pérdidas por evaporación y fugas, K se toma como 1,1-1,2.

4. Selección de regantes

La correcta selección de irrigadores es el primer paso hacia el éxito de los modernos sistemas de riego de jardines.Los jardines modernos se componen principalmente de césped, flores, arbustos, setos y árboles.Para diferentes plantas, necesitamos usar diferentes irrigadores para rociarlas.Lingxing Irrigation recomienda utilizar riego por aspersión y microaspersión para césped, microaspersión para flores, riego líquido y por aspersión para arbustos, riego por goteo y microriego para setos, y riego por goteo o de primavera para árboles.

5. Principios de diseño de la boquilla.

El espacio entre boquillas es generalmente de 0,8 a 12 veces su alcance (media línea de pulverización), y se dispone la zona con mayor fuerza del viento.Cuanto menor sea el espacio entre las boquillas, menor será la uniformidad de la fuerza del viento por encima del nivel 3 a 4, lo que lo hace inadecuado para operaciones de pulverización.A menos que se especifique lo contrario, las siguientes disposiciones se refieren a su gama

Hay dos métodos para disponer las boquillas: cuadrado (incluidos los rectángulos cuadrados) y triangular.El diseño suele ser una combinación de los dos métodos.

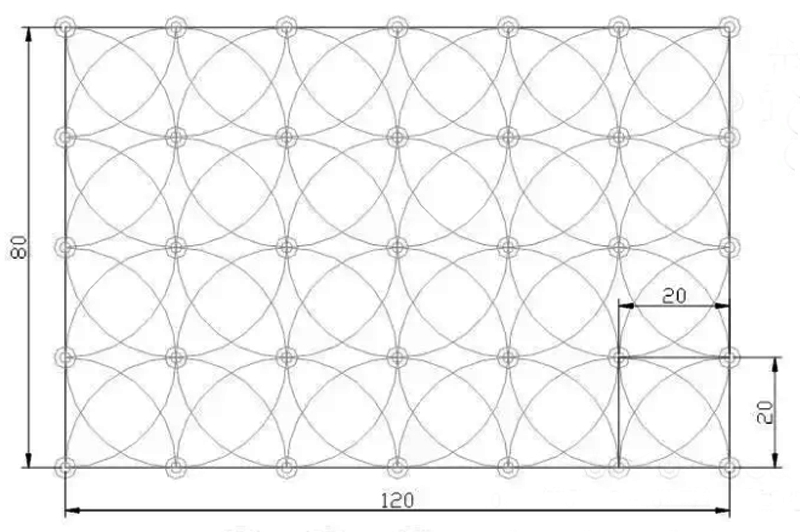

1. Diseño cuadrado, adecuado para condiciones donde la trama es regular y los bordes forman ángulos rectos.Esta forma de diseño es simple y fácil de lograr un flujo equilibrado de cada ramal.

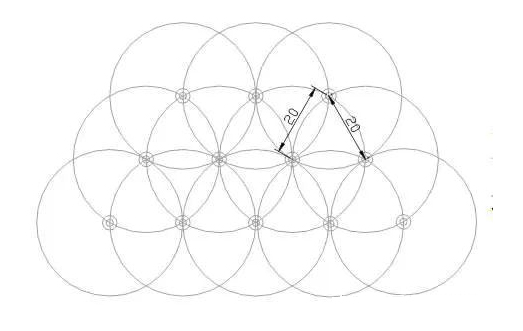

2. El diseño del triángulo regular.t es adecuado para terrenos irregulares, o cuando los límites de los terrenos están abiertos, incluso si el rango de pulverización excede algunos límites, el impacto no es significativo.Esta disposición tiene una fuerte resistencia al viento y la uniformidad de pulverización debe ser mayor que la de un cuadrado, lo que dificulta lograr un flujo equilibrado de cada ramal.

A veces la forma de la trama es muy compleja, o hay obstáculos en la trama, lo que da como resultado una combinación irregular de boquillas.Sin embargo, en la mayoría de los sistemas de rociadores, se puede utilizar, en la medida de lo posible, una disposición cuadrada o triangular equilátera.

Cuadrado

Circular

6. Instalación de la boquilla

Junfeng Irrigation recomienda prestar atención a la instalación de aspersores geográficos

1. Después de la instalación, la parte superior de la boquilla debe estar entre 0 y 10 mm por debajo del nivel del suelo.

2. La posición de instalación de la boquilla alrededor del césped no debe exceder los 15 cm del límite.

3. Se recomienda utilizar un soporte de otoño, que es muy útil para lograr los puntos 1 y 2 mencionados anteriormente durante la instalación, al mismo tiempo que alinea la boquilla (verticalidad de la boquilla) y reduce las fuerzas externas sobre la boquilla y la tubería.

Los daños tendrán beneficios.

7. Diseño de la tubería

uno

En general, la división de áreas de riego rotacional implica abrir simultáneamente todos los regantes para el riego, lo que genera altos requisitos de costos de tuberías y volumen de agua.Por lo tanto, los sistemas de riego comunes se dividen en varias áreas de riego, cada una de las cuales está controlada por una válvula independiente.

El caudal de cada ronda de área de riego debe ser lo más cercano posible y los tipos de boquillas utilizadas en la misma ronda de área de riego deben ser lo más consistentes posible.

2 、 Diseño de tuberías

Principios de diseño

1. El trazado de la tubería debe acortar la longitud total.

2. El diseño de la tubería debe combinarse con las condiciones del entorno.

3. Cuando hay una línea de contorno, la tubería principal debe disponerse verticalmente.Si sólo puede disponerse paralelo a la línea de contorno, debe colocarse lo más alto posible en la línea de contorno.El ramal debe estar paralelo a la posición de la línea de contorno para facilitar el control de la pérdida de carga del ramal.Si no es posible disponer el ramal paralelo a la línea de curva de nivel, se debe utilizar el ramal a lo largo de la pendiente o en una intersección oblicua con la línea de curva de nivel, y se debe evitar en la medida de lo posible la disposición del ramal en la pendiente. como sea posible

4. Las principales formas de diseño incluyen diseño en forma de árbol, en forma abundante, en forma de espina de pescado, circular, etc.

8. Cálculo hidráulico de la red de tuberías (determinación del diámetro de la tubería)

La pérdida hidráulica es bastante problemática y se recomienda utilizar la búsqueda en tablas o el cálculo de software.Lingxing Irrigation recomienda registrar el flujo económico de varias especificaciones de tuberías de uso común en el trabajo diario y verificarlas en cualquier momento.Aquí hay una introducción a los principios de cálculo:

La determinación del diámetro del ramal se basa en el cálculo de la pérdida hidráulica a lo largo del ramal, que es la pérdida de carga a lo largo de la tubería durante el flujo poroso.

La diferencia en la altura de trabajo entre dos boquillas cualesquiera de la misma comisaría no es superior al 20% de la presión de trabajo diseñada de la boquilla (en adelante denominada: 20% de presión).De hecho, esta parte del cálculo es relativamente compleja y primero es necesario establecer el diámetro de la tubería para calcular la pérdida hidráulica.Cuando el resultado es superior al 20% de presión, se debe seleccionar un cálculo de Kang Xin de mayor diámetro de tubería.Cuando el resultado del cálculo es inferior al 20% de la presión de trabajo diseñada de la boquilla, es necesario seleccionar un cálculo de diámetro de tubería más pequeño para elegir el diámetro de tubería más económico.

Determinación del diámetro de la tubería principal.

El diámetro mínimo de la tubería principal se puede determinar simplemente mediante la fórmula

D=1000 (4Q/3600 * *V) 1/2=18.8 (Q/V) 1/2

La fórmula de derivación para Q-AV, donde A es el cálculo del área de la sección transversal y D es el diámetro de la tubería principal en mm al seleccionar una tubería más grande que en las especificaciones existentes.

9. Seleccione el dispositivo y dibuje un diagrama de instalación local.

El propósito del diagrama de instalación parcial (dibujo detallado) es guiar la correcta instalación de los equipos en el sistema.Todos los productos de Lingxing Guanzhang están marcados con anillos de instalación locales estándar, que se pueden usar directamente cuando están en uso.

10. Recopilación y organización de especificaciones de diseño.

El manual de diseño resume y explica principalmente el trabajo anterior estrictamente, y la redacción del manual de diseño debe incluir el siguiente contenido

1. Información básica para la planificación y el diseño.

2. Bases e introducción del equipo seleccionado.

Introducción a la

3 sistemas diseñados

4. Sistema de inflación

5. Uso de materiales y presupuesto de inversión.

6 Sugerencias de construcción y gestión de operaciones de construcción, etc.
