JFF-PYD80DNB130
CERES
| Cantidad: | |
|---|---|
Producto
Filtro de disco CERES enfocado en múltiples grados de filtración, alta eficiencia y ventaja de filtración de gran volumen.Adoptamos el diseño de disco ranurado, que es una combinación de filtración superficial y filtración profunda.Los discos están en un estado completamente combinado, el disco superior está unido al disco inferior y las ranuras entre las caras se cruzan para formar un número infinito de agujeros interceptores.Cuando el agua fluye, algunas impurezas de partículas más grandes del agua son interceptadas en la superficie exterior del disco.El agua fluye hacia el filtro de disco para formar la filtración del agua que alcanza una alta efectividad.

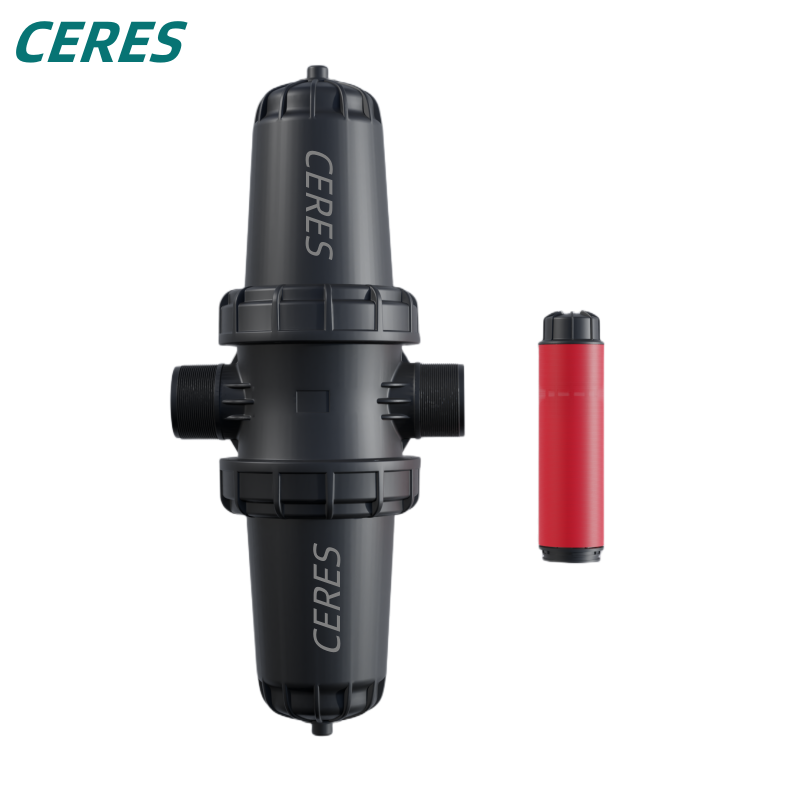

CERES Filtro de disco manual tipo H Cumplimiento de cualquier necesidad de filtración: alta eficiencia y ahorro de agua. El diseño con ventajas de doble cubeta ofrece un filtro de buena calidad para filtración de alto flujo.
APLICACIÓN TÍPICA: Se aplica al filtrado de agua de caudal medio para riego de jardines, riego agrícola y riego de jardines municipales.
CARACTERÍSTICA Y VENTAJA
limpieza manual
Gran entrada que permite una filtración de alto flujoResistente a productos químicos
Fácil instalación, fácil mantenimiento
Ahorro de agua y energía
Conexiones BSP NPT o ranuradas para opción que se pueden instalar en cualquier posición.
Máxima calidad y seguridad en la filtración. Tuerca de apriete roscada.Alta seguridad con fácil apertura y cierre Equipado con tomas de manómetros Satisface cualquier necesidad de filtración
El tipo H El filtro de disco es una herramienta versátil hecha de plásticos de ingeniería duraderos de alta calidad. El tipo H El filtro de disco está diseñado para un uso fácil para sistemas de riego, sistemas de filtrado de agua de jardín, sistemas de agua industriales y filtración de agua doméstica.El elemento filtrante del filtro de disco se fabrica superponiendo y presionando los discos con las ranuras que se reducen continuamente desde el exterior hacia el interior desde las múltiples superficies. Las ranuras de las láminas superior e inferior se cruzan para formar varias intersecciones y también forman varios canales.Cuando el agua ingresa al canal, las impurezas del agua son interceptadas en cada intersección.En otras palabras, las diferentes profundidades y números de ranuras en la superficie exterior del elemento filtrante determinan la precisión de filtración de la unidad de filtrado. El cuerpo del filtro de disco tipo T está diseñado con una interfaz roscada, que puede descargar rápidamente aguas residuales o reducir la presión. .
| Cuerpo material | material del elemento filtrante | tapón roscado | Anillo de sellado | |
| Filtro de disco | PÁGINAS | PÁGINAS | poliamida reforzada | NBR |
Cómo utilizar Filtro de disco manual tipo H
Si tiene una granja o un jardín, para ahorrar trabajo y tiempo, puede usar riego por goteo con agua y fertilizantes o un sistema de riego por aspersión para que sus plantas mantengan un buen crecimiento.Entonces, cuando usa cinta de riego por goteo o cinta rociadora, necesita mantener el agua limpia sin impurezas como arena, barro, hojas, etc. para asegurarse de que el orificio de la cinta no se bloquee.
1. ¿Cuáles son las funciones del Filtro de disco manual tipo H
La función principal del filtro de malla tipo Y es filtrar las cabeceras del sistema de riego por goteo o por aspersión. El elemento filtrante de malla con una precisión de hasta 130 micrones puede garantizar que el sistema de riego funcione bien.En caso de que el agujero de la cinta esté obstruido, la planta no podrá recibir suficiente agua y fertilizante.
2. ¿Cuáles son las aplicaciones de la Filtro de disco manual tipo H
Hay muchas aplicaciones para usar el pequeño filtrar.También tiene diferentes tamaños de hilo y estuche pequeño.Cuando desee obtener un sistema de filtro de riego de fácil uso en el sistema de riego de su jardín o en el riego de su granja, puede utilizar este tipo de filtro para ahorrar más costos.
3. Cómo utilizar mejor el Filtro de disco manual tipo H
Debido a que el filtro de pantalla pequeña es manual, no se puede juzgar si el filtro necesita limpieza o no desde el exterior. Por lo tanto, es mejor fijar el manómetro en cada manguera lateral del filtro, de modo que cuando la presión sea menor que la presión de trabajo que necesita. Limpiar el filtro para un mejor uso.
| Modelo | FLUJO MÁXIMO (m3/h) | Área del filtro (cm2) | trabajo máximo (barra) |
| JFF-PYD50NB130 | 25 | 1060 | 10 |
| JFF-PYD50SB130 | 30 | 1680 | 10 |
| JFF-PYD80CB130 | 30 | 1060 | 10 |
| JFF-PYD80NB130 | 40 | 1680 | 10 |
| JFF-PYD80DNB130 | 50 | 2120 | 10 |
| JFF-PYD80DSB130 | 60 | 3360 | 10 |
El caudal real del filtro depende de la calidad del agua y la precisión del filtro.
Todas las interfaces son BSP (roscadas) y la brida se puede seleccionar adicionalmente
DIAGRAMA DE FLUJO (KG/CM2) -130um/120um

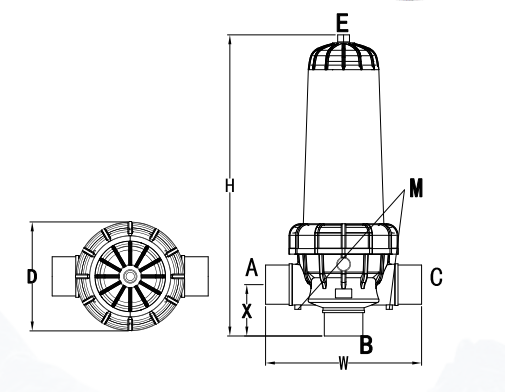

MODEL | ESPECIFICACIÓN DE CONEXIÓN | TAMAÑO (MM) | Peso (gramos) | |||||||
| A | B | C | E | M | H | W | X | D | ||
| JFF-PYD50NB130 | 2'BSP | 2'BSP | 2'BSP | 3/4'BSP | 1/4'BSP | 495 | 334 | 110 | 233 | 4.18 |
| JFF-PYD50SB130 | 2'BSP | 2'BSP | 2'BSP | 3/4'BSP | 1/4'BSP | 643 | 334 | 110 | 233 | 5.38 |
| JFF-PYD80CB130 | 3'BSP | 3'BSP | 3'BSP | 3/4'BSP | 1/4'BSP | 495 | 334 | 110 | 233 | 4.3 |
| JFF-PYD80NB130 | 3'BSP | 3'BSP | 3'BSP | 3/4'BSP | 1/4'BSP | 643 | 334 | 110 | 233 | 5.44 |
| JFF-PYD80DNB130 | 3'BSP | 3'BSP | 3/4'BSP | 3/4'BSP | 773 | 334 | 114 | 233 | 7.6 | |
| JFF-PYD80DSB130 | 3'BSP | 3'BSP | 3/4'BSP | 3/4'BSP | 1066 | 334 | 114 | 233 | 9.84 | |
En conclusión, filtro de disco manual tipo H El filtro de disco manual tipo es una herramienta esencial para los agricultores y propietarios de jardines que usan un sistema de riego pero no un gran sistema de filtro de retrolavado automático. Es muy fácil de usar y económico para sistemas de riego pequeños.
NUESTRO PROYECTO
Suministramos riego por goteo para agricultura inteligente Diseño de proyecto y suministro integral de productos para todo el sistema.
más información bienvenida consulta
