• Utilice goteros confiables de bajo flujo
Función de autolimpieza única
• Canal de suministro de agua más amplio para gotero.
Extremadamente alta resistencia al bloqueo.
• Mantener un flujo preciso y uniforme a largo plazo
• Larga colocación
Bajo costo por unidad de área
Larga vida útil del producto.
Sistema de doble flujo
Los dientes laberínticos escalonados adoptan una combinación de corriente principal rápida y turbulencia ciclónica, lo que facilita una solución de flujo dual para una limpieza y enjuague constantes.Puede prevenir el bloqueo y mejorar la durabilidad del emisor.
Capacidad de autolimpieza eficiente Durante el proceso de autolimpieza, lave la suciedad y las partículas de arena que se hayan infiltrado en el sistema de filtración para evitar la sedimentación y la obstrucción.
Las características hidráulicas de los laberintos
La relación de ajuste del laberinto escalonado es de 1:2,2; bajo doble presión, el cambio en el caudal es solo del 45%.
Solicitud
Esquema de riego ideal para terrenos empinados o que requieren crestas largas
• Rendimiento antigoteo (CNL) para riego por pulsos en huertos, cultivos extensivos e invernaderos
• Riego por goteo subterráneo (SDI) para riego de precisión de huertos, cultivos extensivos e invernaderos.
Estructura y características
Los emisores con compensación de presión (PC) pueden lograr una mayor precisión en la aplicación de agua en diferentes terrenos
Laberinto de escalones para una turbulencia autolimpiante eficiente
El diseño del cabezal de goteo hidráulico garantiza un lavado continuo de sedimentos y pequeñas partículas de suciedad.
• Bajo coeficiente de variación para mantener una alta uniformidad
• Estructura en forma de vertedero para evitar la invasión de raíces y la succión de arena.
La estructura de entrada de agua 3D mejora el rendimiento antiobstrucción
Diafragma de silicona de alta calidad.

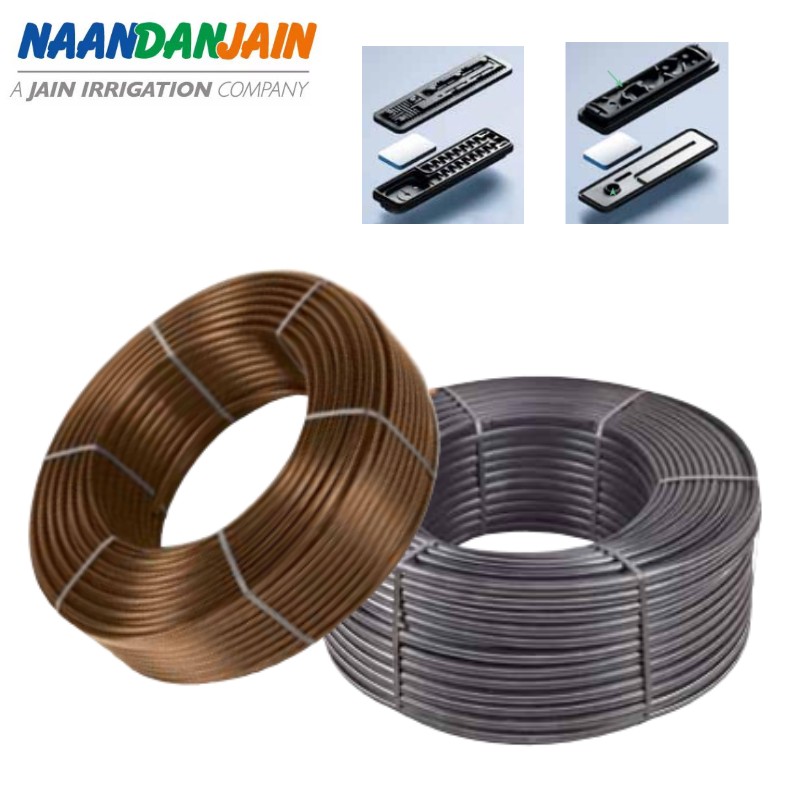

Embalaje opcional en caja de cartón y rollo de tubo (ver tabla de embalaje y transporte)
La apariencia colorida ayuda a identificar fácilmente los modelos de gotas
Especializado
CNL: El diseño antigoteo con presión compensada reduce el tiempo de inyección de agua en la tubería y facilita el riego por pulsos
Especializado
PC AS: El diseño de compensación de presión antisifón evita la succión durante la fase de drenaje.Adecuado para riego por goteo subterráneo.
vista superior
vista vertical
Parámetro técnico
• Caudal: 0,5, 1,1, 1,6, 2,0, 2,2, 3,8 l/h
Antigoteo CNL: presión de apertura -1 bar presión de cierre -0,2 bar
Antisifón AS: presión de apertura -0,5 bar
Rango de regulación de presión:
PC con presión compensada y antisifón tipo AS -0,5-4,0 bar
PC antigoteo compensado por presión tipo CNL -1,0-4,0 bar
Valor de filtro recomendado: 130 micras (malla 120)
Parámetro técnico
Diámetro nominal
(mm) | espesor | diámetro externo (MM)
| diámetro interno (MM)
| PRESIÓN DE MANTENIMIENTO (BAR) | GOTEO
kd | TIPO DE CONEXIÓN |
| (MM) | (MIL) | lengüeta | departamento |
| 16 | 0.63 | 25 | 15.16 | 13.9 | 2.5 | 0.92 |
|
|
| 0.90 | 35 | 15.70 | 13.9 | 3.0 | 0.92 |
|
|
| 1.00 | 39 | 15.90 | 13.9 | 3.5 | 0.92 |
|
|
| 1.15 | 45 | 16.20 | 13.9 | 3.5 | 0.92 |
|
|
| 17 | 0.63 | 25 | 16.90 | 15.6 | 2.5 | 0.75 |
| √ |
| 0.90 | 35 | 16.20 | 14.4 | 3.0 | 0.75 |
|
|
| 1.00 | 39 | 16.40 | 14.4 | 3.0 | 0.75 |
|
|
| 1.20 | 47 | 17.00 | 14.4 | 3.5 | 0.75 |
|
|
| 20 | 1.00 | 39 | 19.70 | 17.70 | 3.0 | 0.65 |
|
|
| 1.20 | 47 | 20.10 | 17.70 | 3.5 | 0.65 |
|
|
| 23 | 1.00 | 39 | 22.80 | 20.8 | 3.0 | 0.14 |
| √ |
Diámetro nominal
(mm) | espesor
(MM) | Longitud del rollo estándar
(metros) | CARGA DE 20 PIES
ROLLOS | CARGA DE 40 PIES
ROLLOS | Rollos de carga 40HQ |
| 16 | 0.63 | 600 | 320 | 640 |
|
| 0.90 | 500 | 320 | 640 | 720 |
| 1.00 | 500 | 320 | 640 | 720 |
| 17 | 0.63 | 600 | 320 | 640 | 720 |
| 0.90 | 400 | 320 | 640 | 720 |
| 1.00 | 400 | 320 | 640 | 720 |
| 20 | 0.90 | 300 | 320 | 640 | 720 |
| 1.00 | 300 | 320 | 640 | 720 |
| 23 | 1.00 | 300 | 320 | 640 | 720 |
