• Utilice goteros confiables de bajo flujo
Función de autolimpieza única
• Canal de suministro de agua más amplio para gotero.
Extremadamente alta resistencia al bloqueo.
• Mantener un flujo preciso y uniforme a largo plazo
• Larga colocación
Bajo costo por unidad de área
Larga vida útil del producto.
Sistema de doble flujo

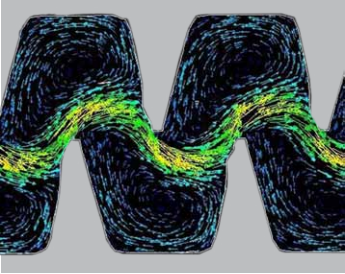

Los dientes laberínticos escalonados adoptan una combinación de corriente principal rápida y turbulencia ciclónica, lo que facilita una solución de flujo dual para una limpieza y lavado constantes.Puede prevenir el bloqueo y mejorar la durabilidad del emisor.
Capacidad de autolimpieza eficiente Durante el proceso de autolimpieza, lave la suciedad y las partículas de arena que se hayan infiltrado en el sistema de filtración para evitar la sedimentación y la obstrucción.
Las características hidráulicas de los laberintos
La relación de ajuste del laberinto escalonado es de 1:2,2; bajo doble presión, el cambio en el caudal es solo del 45%.

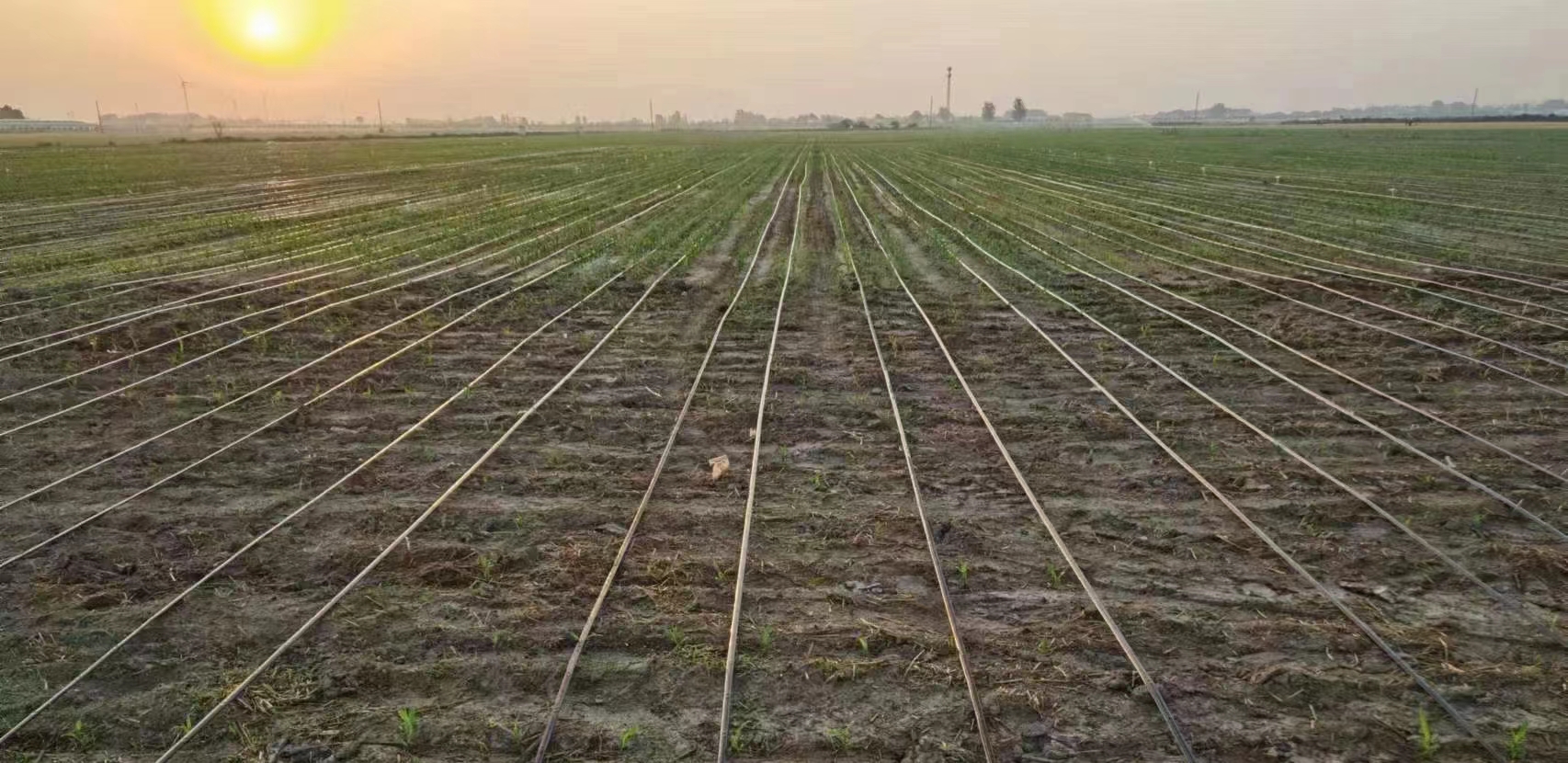

Solicitud
• Cultivos intercultivados como caña de azúcar y hortalizas.
Riego por goteo subterráneo (SDI)
• Terreno variable
Riego en hileras largas y alta uniformidad
Estructura y características
Gotero de precisión compensado por presión;
Bajo coeficiente de variación: 3,0%;
Un sello laberíntico escalonado instalado para lograr el máximo rendimiento antibloqueo;
• Prevenir la invasión de raíces;
Mecanismo de autolimpieza dual único;
• Puede alcanzar un 95 % de UE en crestas más largas;
• Mejor durabilidad, vías fluviales de bajo caudal;
Múltiples tomas de agua que pueden funcionar bajo cargas pesadas de suciedad;
El estrecho espacio entre las gotas crea una banda húmeda continua..
Especializado
PC antisifón AS: El diseño antisifón puede prevenir la inhalación de impurezas durante la etapa de drenaje;
Adecuado para riego por goteo subterráneo.

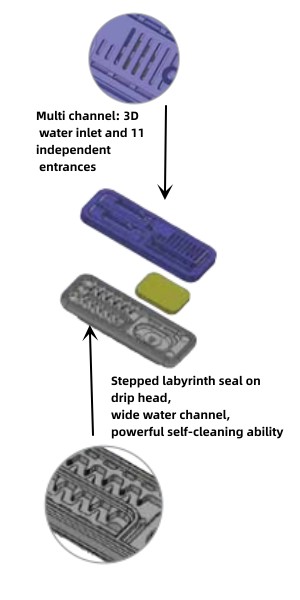

vista superior

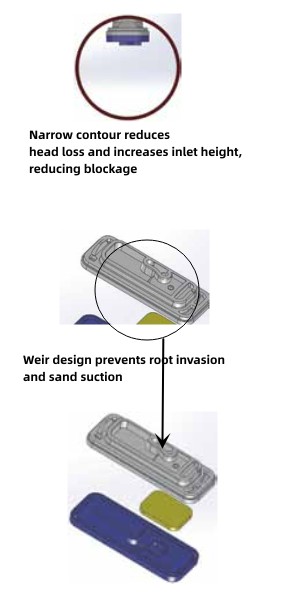

vista vertical
Caudal: 0,6, 1,0, 1,6, 2,0, 2,2, 3,5 litros/hora
Rango de regulación de presión: 0,4- 4,0 bar
Caudal: 0,6, 1,0, 1,6, 2,0, 2,2, 3,5 litros/hora
Rango de regulación de presión: 0,4-4,0 bar
Presión de trabajo: 0,4-4,0 bar, dependiendo del espesor de la pared
Grosor de la pared: 0,9-1,2 mm
Valor de filtración recomendado: 130 micras (malla 120)
Parámetro técnico
Diámetro nominal
(mm) | espesor | diámetro externo (MM)
| diámetro interno (MM)
| PRESIÓN DE MANTENIMIENTO (BAR) | GOTEO
kd | TIPO DE CONEXIÓN |
| (MM) | (MIL) | lengüeta |
| 16 | 0.90 | 35 | 15.70 | 13.9 | 4.0 | 0.575 |
|
| 1.00 | 39 | 15.90 | 13.9 | 4.0 | 0.575 |
|
| 1.15 | 45 | 16.20 | 13.9 | 4.0 | 0.575 |
|
| 17 | 0.90 | 35 | 16.20 | 14.4 | 4.0 | 0.48 |
|
| 1.00 | 39 | 16.40 | 14.4 | 4.0 | 0.48 |
|
| 1.20 | 47 | 17.00 | 14.4 | 4.0 | 0.48 |
|
| 20 | 1.00 | 39 | 19.70 | 17.70 | 4.0 | 0.35 |
|
| 1.20 | 47 | 20.10 | 17.70 | 4.0 | 0.35 |
|
Diámetro nominal
(mm) | espesor
(MM) | Longitud del rollo estándar
(metros) | CARGA DE 20 PIES
ROLLOS | CARGA DE 40 PIES
ROLLOS | Rollos de carga 40HQ |
| 16 | 0.90 | 400 | 320 | 640 | 720 |
| 1.00 | 400 | 320 | 640 | 720 |
| 17 | 0.63 | 600 | 320 | 640 | 720 |
| 0.90 | 400 | 320 | 640 | 720 |
| 1.00 | 400 | 320 | 640 | 720 |
| 20 | 0.90 | 300 | 320 | 640 | 720 |
| 1.00 | 300 | 320 | 640 | 720 |
