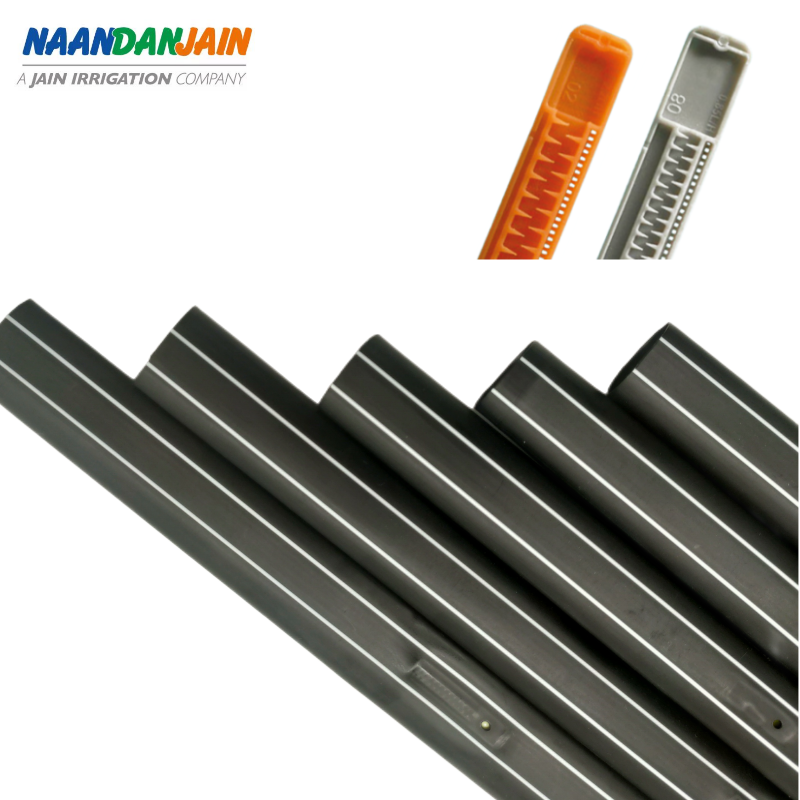

• Utilice goteros confiables de bajo flujo
Función de autolimpieza única
• Canal de suministro de agua más amplio para gotero.
Extremadamente alta resistencia al bloqueo.
• Mantener un flujo preciso y uniforme a largo plazo
• Larga colocación
Bajo costo por unidad de área
Larga vida útil del producto.
Sistema de doble flujo
Los dientes laberínticos escalonados adoptan una combinación de corriente principal rápida y turbulencia ciclónica, lo que facilita una solución de flujo dual para una limpieza y enjuague constantes.Puede prevenir el bloqueo y mejorar la durabilidad del emisor.
Capacidad de autolimpieza eficiente Durante el proceso de autolimpieza, lave la suciedad y las partículas de arena que se hayan infiltrado en el sistema de filtración para evitar la sedimentación y la obstrucción.
Las características hidráulicas de los laberintos
La relación de ajuste del laberinto escalonado es de 1:2,2; bajo doble presión, el cambio en el caudal es solo del 45%.
Solicitud
Adecuado para cultivos en hileras con espacios pequeños, como caña de azúcar, algodón, plátanos y pasto.
Bayas, verduras, especias, etc.
Adecuado para plantas de jardín con grandes espacios, como mangos, guayabas, manzanas, etc.
Adecuado para riego de jardines, arbustos y césped.
Recomendado para riego de invernaderos y plántulas.
Estructura y características

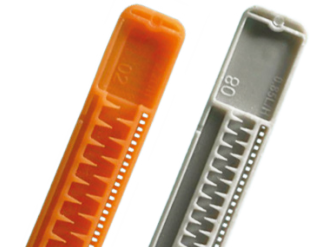

La innovadora estructura de dientes laberínticos ofrece un eficiente sistema de flujo de agua dual
El diseño único de entrada de agua tridimensional garantiza un rendimiento antiobstrucción extremadamente alto.
La estructura del vertedero evita que la arena y las impurezas entren en el canal de flujo.
La perforación láser proporciona una salida de agua uniforme y clara.
Parámetro técnico
• Caudal nominal: 0,8, 1,2, 1,6, 2,0, 4,0 litros/hora (a 1 bar de presión)
Espaciado de goteros: 15, 20, 30, 40, 50, 60, 75, 90,100, 120, 150 centímetros (otro espacio disponible si es necesario)
• Diámetro nominal: 12, 16, 17, 18, 19, 20, 23, 25 milímetros
• Presión nominal de trabajo: 1 bar
Coeficiente de variación extremadamente bajo
Valor de filtración recomendado: 130 micras (malla 120)
Longitud de instalación recomendada para diferentes diámetros nominales, distancia entre gotas y presión de entrada
16 mm de diámetro (14,2 mm de diámetro interior) a una presión de entrada de 1 bar
| espaciado de goteros | 15CM | 20 CENTÍMETROS | 30 CENTIMETROS | 40CM | 50CM | 60CM | 75CM | 90CM | 100CM |
| Pendiente,% | Longitud de tendido (metros) |
| Caudal nominal: 0,8 litros/hora |
10%
Cambios de flujo | 2 | 65.5 | 73.2 | 83.1 | 88.8 | 92.5 | 94.8 | 97.5 | 99.0 | 99.0 |
| 1 | 78.8 | 91.8 | 112.2 | 127.6 | 140.0 | 149.4 | 161.3 | 169.2 | 174.0 |
| 0 | 92.9 | 112.2 | 147.0 | 178.0 | 207.0 | 234.6 | 273.8 | 310.5 | 334.0 |
| -1 | 106.7 | 132.4 | 181.2 | 228.0 | 273.5 | 318.6 | 386.3 | 453.6 | 498.0 |
| -2 | 119.7 | 151.0 | 211.2 | 270.0 | 328.0 | 147.6 | 129.8 | 124.2 | 123.0 |
7,5%
Cambios de flujo | 2 | 55.0 | 60.6 | 67.2 | 70.8 | 73.0 | 74.4 | 75.8 | 76.5 | 77.0 |
| 1 | 68.8 | 79.6 | 95.7 | 107.6 | 116.5 | 123.6 | 131.3 | 136.8 | 139.0 |
| 0 | 84.0 | 101.6 | 132.9 | 161.2 | 187.5 | 212.4 | 247.5 | 280.8 | 303.0 |
| -1 | 99.2 | 123.6 | 170.1 | 215.2 | 259.5 | 303.6 | 369.8 | 435.6 | 479.0 |
| -2 | 113.3 | 143.6 | 202.5 | 260.4 | 100.0 | 94.2 | 90.8 | 89.1 | 88.0 |
| Caudal nominal: 1,2 litros/hora |
10%
Cambios de flujo | 2 | 53.5 | 61.2 | 72.3 | 79.2 | 84.5 | 88.2 | 91.5 | 94.5 | 96.0 |
| 1 | 61.0 | 72.2 | 90.3 | 104.0 | 115.5 | 125.4 | 137.3 | 147.6 | 153.0 |
| 0 | 68.8 | 83.6 | 109.8 | 132.4 | 153.0 | 173.4 | 201.0 | 227.7 | 244.0 |
| -1 | 76.5 | 95.0 | 129.3 | 160.4 | 190.0 | 221.4 | 263.3 | 307.8 | 335.0 |
| -2 | 83.9 | 105.8 | 147.0 | 185.2 | 222.5 | 261.6 | 315.0 | 158.4 | 141.0 |
7,5%
Cambios de flujo | 2 | 45.9 | 52.0 | 60.0 | 64.8 | 68.0 | 70.2 | 72.8 | 73.8 | 75.0 |
| 1 | 53.8 | 63.4 | 78.3 | 89.2 | 98.5 | 106.2 | 114.8 | 122.4 | 126.0 |
| 0 | 62.2 | 75.8 | 99.3 | 119.6 | 138.5 | 157.2 | 181.5 | 206.1 | 221.0 |
| -1 | 70.6 | 88.0 | 120.3 | 150.0 | 178.5 | 208.8 | 249.8 | 292.5 | 319.0 |
| -2 | 78.6 | 99.6 | 139.8 | 177.2 | 213.5 | 252.0 | 103.5 | 95.4 | 93.0 |
| Caudal nominal: 1,6 litros/hora |
10%
Cambios de flujo | 2 | 45.7 | 53.0 | 63.3 | 71.2 | 77.0 | 81.0 | 85.5 | 89.1 | 91.0 |
| 1 | 50.8 | 60.6 | 75.6 | 88.8 | 100.0 | 108.6 | 120.8 | 130.5 | 136.0 |
| 0 | 56.2 | 68.4 | 88.8 | 108.0 | 126.0 | 141.6 | 165.8 | 188.1 | 201.0 |
| -1 | 61.5 | 76.0 | 102.0 | 127.2 | 152.0 | 174.6 | 209.3 | 243.9 | 265.0 |
| -2 | 66.6 | 83.6 | 114.3 | 144.8 | 175.5 | 203.4 | 247.5 | 290.7 | 318.0 |
7,5%
Cambios de flujo | 2 | 39.6 | 45.4 | 53.4 | 58.8 | 63.0 | 65.4 | 68.3 | 70.2 | 71.0 |
| 1 | 45.1 | 53.4 | 66.3 | 76.8 | 86.0 | 93.0 | 102.0 | 109.8 | 114.0 |
| 0 | 50.8 | 61.8 | 80.4 | 97.6 | 114.0 | 128.4 | 149.3 | 170.1 | 182.0 |
| -1 | 56.5 | 70.2 | 94.5 | 118.8 | 142.0 | 163.8 | 197.3 | 230.4 | 251.0 |
| -2 | 62.1 | 78.4 | 108.0 | 137.6 | 167.5 | 195.0 | 237.8 | 107.1 | 99.0 |
