El diseño, instalación y aplicación de estaciones de bombeo integradas (estaciones de bombeo única)

El diseño, instalación y aplicación de estaciones de bombeo integradas (estaciones de bombeo única)

I. Características de diseño

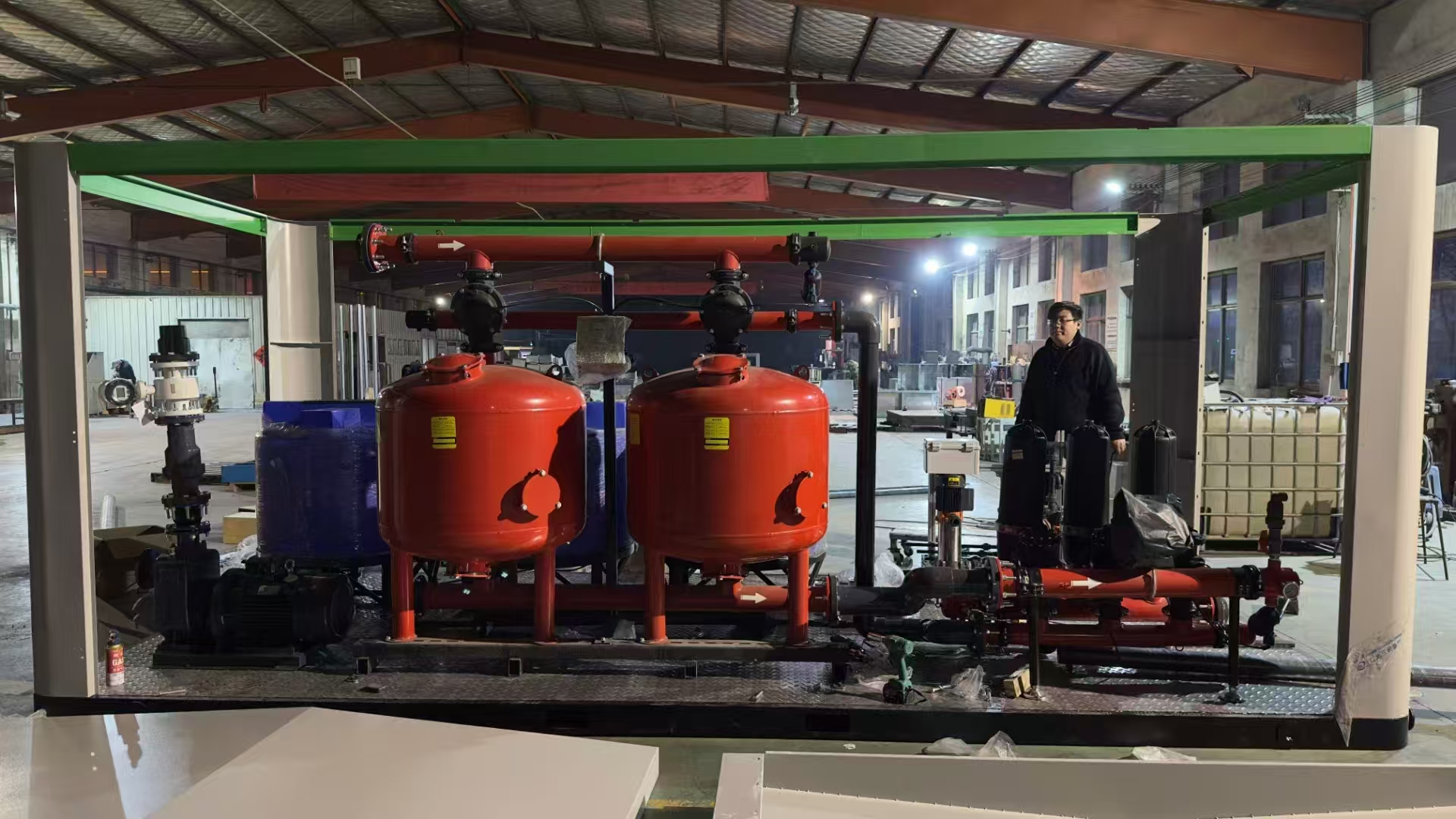

Diseño integrado y modular

La estación de bombeo integrada adopta un diseño modular altamente integrado, integrando la casa de la bomba, las tuberías, las válvulas, los sistemas de control, los equipos de seguridad, etc. en una unidad, reduciendo los procesos de construcción en el sitio. Por ejemplo, las estaciones de bombeo prefabricadas de la industria de la bomba de Shanghai Kaitai se pueden implementar rápidamente a través de la prefabricación de fábrica, acortando el período de construcción.

Optimización de materiales y estructura

-El cuerpo del cilindro está hecho principalmente de fibra de vidrio reforzado resistente a la corrosión o materiales de acero especiales para garantizar el rendimiento de sellado y anti-goteo.

- El diseño interno está razonablemente diseñado. Por ejemplo, la instalación de bombas de auto-provisión y la integración de plataformas de mantenimiento hacen que el mantenimiento sea conveniente.

Automatización e inteligencia

- Equipado con un sistema de monitoreo remoto, admite la visualización en tiempo real del estado de la operación a través de una aplicación móvil o un terminal web, y puede controlar el inicio y la parada del equipo. También integra una función de autodiagnóstico de falla.

- En términos de diseño de protección ambiental, el patrón de flujo se optimiza a través de la dinámica del fluido CFD para reducir los bloqueos y la generación de olores.

Adaptabilidad y flexibilidad

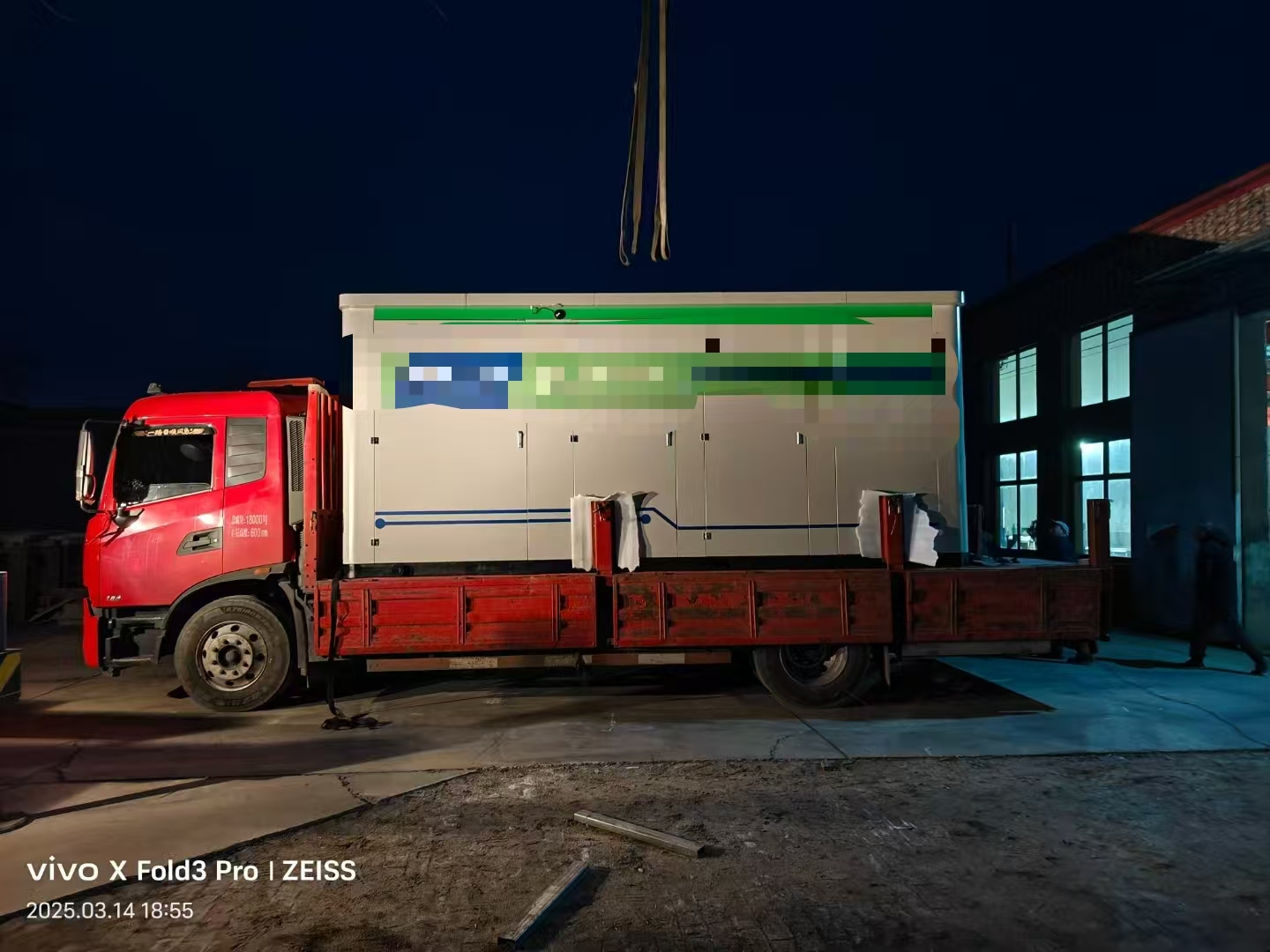

- Algunas estaciones de bombeo no requieren la aprobación de la construcción del uso del suelo y se pueden implementar móvil, haciéndolas adecuadas para escenarios de demanda temporales o dinámicos.

II. Proceso de instalación

Trabajo preparatorio de antemano

- Encuesta del sitio: Asegúrese de que el suelo sea plano y que la capacidad de carga cumpla con los estándares y se ocupe de malas condiciones geológicas.

- Construcción de la base: vierta una base de concreto de acuerdo con los requisitos de diseño, que deben cumplir con los requisitos de capacidad de flotación y flotación.

Instalación de equipos

- Ala y posicionamiento: use equipo de elevación para colocar la estación de bombeo prefabricada en posición, ajuste el nivel y fije los pernos de anclaje.

- Conexión de la tubería: las tuberías de entrada y salida deben sellarse firmemente, y la pendiente debe cumplir con las especificaciones para evitar fugas.

- Instalación eléctrica: conecte los cables y el gabinete de control de acuerdo con los dibujos para garantizar el cumplimiento de las regulaciones de seguridad.

Depuración y aceptación

- Realice pruebas de carga y carga para verificar si los parámetros como el caudal y la cabeza cumplen con los estándares.

- Verifique el estado de operación del sistema de automatización, registre los datos y lo entregue para su aceptación.

Notas:

- Evite las colisiones durante el elevación, y la instalación eléctrica debe llevarse a cabo con el corte de energía.

- Mantener e inspeccionar regularmente, como lubricarse los rodamientos y limpiar los filtros, etc., para extender la vida útil.

Iii. Áreas de aplicación

Sistema de drenaje municipal

- Se utiliza para el drenaje urbano de agua de lluvia y el levantamiento de aguas residuales para aliviar el problema del anegamiento. Por ejemplo, una estación de bombeo integrada en un nuevo distrito de Shanghai ha mejorado la capacidad de drenaje regional.

Riego agrícola y drenaje anegado

- Levante el agua para el riego durante las sequías y el anegado de drenaje durante la temporada de lluvias para garantizar la seguridad de las tierras de cultivo. Las estaciones de bombeo de la tecnología Wuhan Ruinong admiten monitoreo remoto y funciones inteligentes de fertilización.

Tratamiento de aguas residuales industriales

- Levante las aguas residuales industriales a las instalaciones de tratamiento para reducir la contaminación. Por ejemplo, las estaciones de bombeo enterradas de la industria de la bomba de Shanghai Chuanji se aplican en parques industriales químicos.

Otros escenarios

- Tratamiento de la acumulación de agua del sótano, drenaje en áreas escénicas, proyectos temporales rurales, etc.

IV. Resumen de ventajas

Alta eficiencia y conveniencia: en comparación con las casas de bombas tradicionales, el período de construcción se acorta en un 50%-80%.

Conservación de energía y protección del medio ambiente: el control automatizado reduce el consumo de energía, y el diseño sellado evita la propagación de la contaminación.

Ahorro de costos: el diseño modular reduce los costos de ingeniería civil, y el costo de mantenimiento se reduce en más del 30%.
